1. 디벅이란?
"디벅(debug)"이란 프로그램 개발 작업을 하고 있는 중에, 벌레를 잡는 일을 말한다. 이 벌레가 없어야만 처음에 기대한대로
프로그램이 동작해 주게 된다는 것으로, 프로그램내의 모든 명령의 흐름을 확인하는 작업이다.
프로그램의 실행을 실제로 동작시켜서 확인을 하는 작업은 외부에서는 아무것도 보이지 않기 때문에 상당히 곤란하다.
그래서 생각해낸 것이 시뮬레이터이며, 다른 컴퓨터(즉 여기서는 퍼스널컴퓨터)로 PIC의 명령을 실행한 것처럼 보이게 하는
프로그램이다.
이것을 사용하면 명령 실행 전후의 모든 PIC의 상태를 알 수 있으며, 만든 프로그램이 의도대로 동작하고 있는지의 여부를
확인할 수 있다.
이 상태의 확인을 하기 위한 도구가 MPLAB에는 많이 준비되어 있다. 이들에 대해 설명한다.
2. 어셈블 리스트

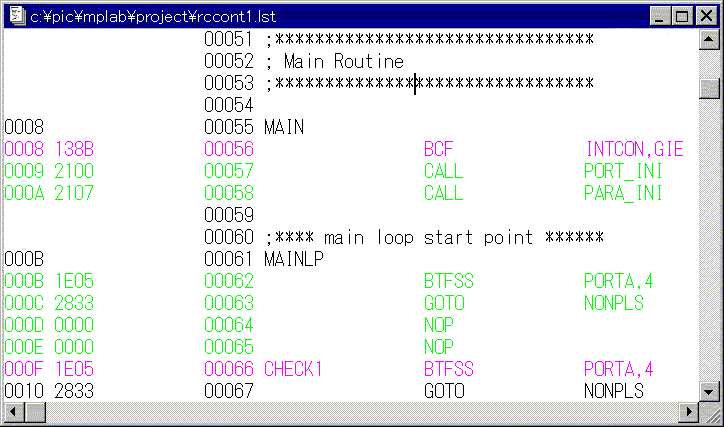

리스트에는 소스 리스트와 어셈블 결과의 리스트로 두 종류있다. 여기서는 어셈블 리스트 쪽을 아랫 그림에 나타낸다.
이 리스트를 표시하기 위해서는 프로젝트를 연 상태에서, Window→Absolute Listing으로 표시할 수 있다.
이 리스트에는 프로그램의 어셈블 결과인 기계어가 어드레스 순으로 리스트되어 있으며, 메모리의 저장 내용을 나타내고
있다.
게다가 이 리스트에는 몇 가지 디벅 정보가 색으로 표현되고 있다. 즉,
·적색 ----브레이크 포인트의 설정 개소
·녹색 ----트레이스의 설정 범위
·흑색 ----특히 설정이 없는 부분
프로그램의 실행 내용의 확인은 모두 이 리스트를 보면서 확인하게 되므로 디벅중에는 이 리스트는 항상 MPLAB의
Window내에 표시한 그대로가 된다.

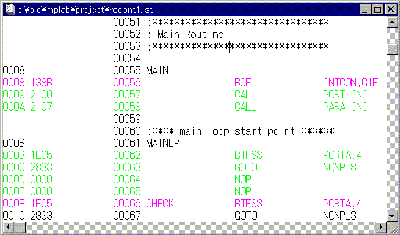

(이 그림을 클릭하면 확대됩니다)
3. 레지스터의 표시
PIC16C84에는 레지스터로 준비되어 있는 내부 메모리가 48개 있다.

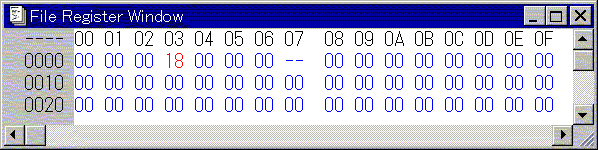

그 중에서, 어드레스가 "0C∼2F"까지는 변수로 사용할 수 있는 레지스터로, 36개가 있다. 이 변수도 포함하여 레지스터의 현재
상태를 표시하는 창이 "File Register Window"로, 아랫 그림과 같이 표시된다.
이것을 표시하기 위해서는 Window→File Registers로 클릭한다.
이 표시에는 값뿐만 아니라 색으로 정보가 표현되는데, 적색 글자의 값은 프로그램으로 다시 쓰기가 실행된 것을 나타내고
있다.
이 창의 사용법은 다음과 같다.
(1) 변수의 확인과 변경
디벅중에 변수의 값을 알고 싶은 경우에는 이 창을 봄으로써 확인할 수 있다. 그리고 나중에 설명하는 "Modify"로 이들 값을
직접 다시 쓰고 변경할 수 있다.
즉, 변수를 직접 설정하고 그 값으로 프로그램을 실행시켜 시험할 수 있다.
(2) 플래그의 확인
연산이나 비교 명령 실행후의 플래그는 03번지(STATUS)를 봄으로써 판단할 수 있다.
(3) 입출력 포트의 데이터 확인
입출력 포트의 데이터도 05번지(PORTA)와 06번지(PORTB)에서 확인할 수 있다. 물론 Modify로 변경할 수도 있다.
4. EEPROM 데이터의 표시
PIC16C84에는 전원을 끊은 후에도 지워지지 않는 편리한 메모리가 준비되어 있다.

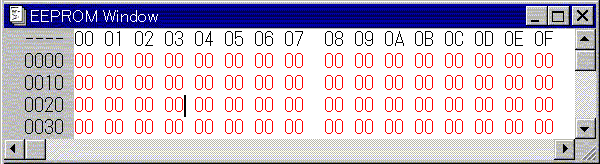

EEPROM 메모리가 바로 이것인데, 용량이 64바이트이며, 이 현재 상태를 표시하는 창이 "EEPROM Window"이다.
표시하기 위해서는 Window→EEPROM Memory로 클릭한다.
EEPROM의 내용도 "Modify"의 창에서 다시 쓰기를 할 수 있다.
이 표시도 프로그램이나 Modify에 의해 다시 쓰기가 실행된 부분은 적색 글자로 표시된다.
5. 레지스터 변경

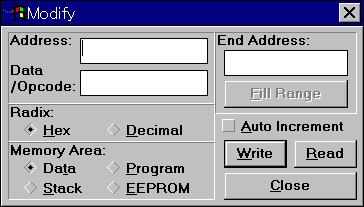

상기 레지스터의 설정 변경이나 프로그램 메모리의 다시 쓰기를 할 때에 사용하는 창이다.
Modify의 창은 Window→Modify로 열지만, "File Register Window"의 변경하려는 장소를 선택후에 우측 클릭에 의해서도 열 수
있다.
이 Modify에서는 다음과 같은 내용을 변경할 수 있다.
(1) 레지스터의 변경
Modify창 중의 "Memory Area"에서 "Data"를 지정하면 레지스터 변경으로 되며 "Address"에 지정 장소를 "Data Opcode"로
데이터를 16진수로 입력하고(Radix를 Hex로 설정하고 있으면 16진수) "Write"를 실행하면 다시 쓰게 된다.
(2) 프로그램 메모리의 변경
프로그램 에리어를 0 클리어하거나, 명령의 기계어를 직접 다시 쓰기를 할 때에는 "Memory Area"에서 "Program"을 지정한다.
범위를 종합하여 다시 쓰기를 할 때에는 "Address"와 "End Address"로 지정하여, "Data Opcode"에 목적의 값을 설정한 후
"Fill Range"를 클릭한다.
(3) 스택 에리어의 변경
이것은 우선 사용할 일이 없을 것이다.
(4) EEPROM 메모리의 다시 쓰기
"Memory Area"에서 "EEPROM"을 지정하고, "Address"에 장소를 지정한 후, "Write"를 클릭하면 메모리 내용이 다시 기록된다.
