애니메이션 디벅
애니메이션 디벅
1. 애니메이션 디벅이란
MPLAB에서 디벅할 때, 표준 설정에서는 File Register류는 디벅의 RUN이 정지했을 때만 변화가 반영된다.
즉, 프로그램중의 변수 등에 대한 변화를 프로그램의 시뮬레이트 RUN중에 변화하는 것을 볼 수 없고, BreakPoint 등에
의해 일단 정지했을 때에 비로소 변화를 볼 수 있다.
통상적인 디벅에서 이것으로 아무런 문제도 없으며, 어려움도 없지만, 루프 카운트나 여러 번 변화하는 변수를 직접
보고 싶은 경우가 있다.
"Animation debug"은 문자대로, 프로그램을 연속 실행시키면서, 변수의 변화가 시시각각 변하는 것을 확인하면서
디벅하는 방법이다.
이 방법을 도입하면 매회 명령의 시뮬레이트마다 표시를 갱신하면서 시뮬레이트하기 때문에 시뮬레이트에 요하는
시간이 여분으로 걸려, 프로그램의 실행이 느려지게 된다.
특히 수많은 루프를 반복하는 프로그램을 시뮬레이트하는 경우에는 장시간 걸리게 된다.
그래도 상당히 편리하다.
2. 애니메이션의 지정

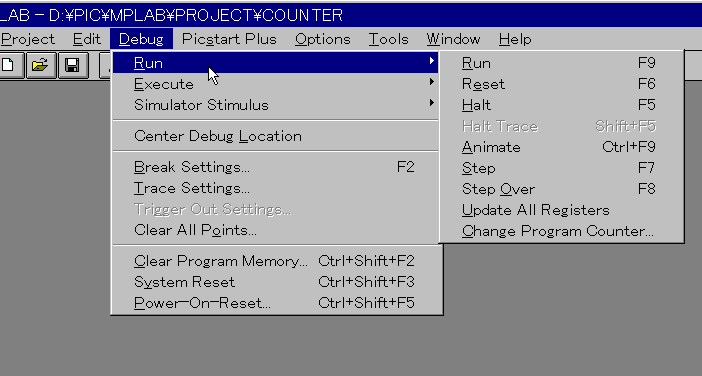

실제 애니메이션의 지정은 간단하다. 임의의 시뮬레이션 실행 시점에서 통상 Debug→Run→Run으로 하는 곳을 Debug→Run→Animate로 지정하는 것 뿐이다.
이것으로 이 시점부터 실행 결과가 항상 반영된다.
통상적인 Run과 마찬가지로 BraekPoint나 Trace도 그대로 유효하게 된다. "Register File"의 내용이 시시각각 변화하기
때문에 마치 Animation을 보고 있는 것처림 보이므로 이러한 명칭이 붙어진 것으로 생각한다.
3. Special Function Registers

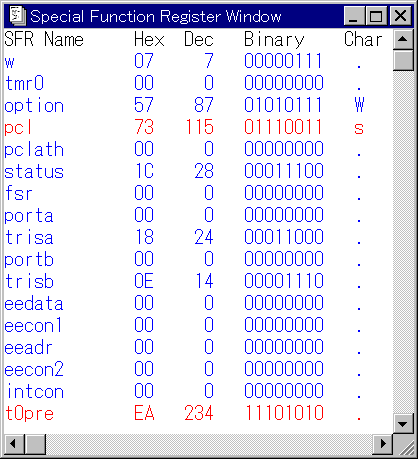

애니메이션 디벅시, 각 레지스터를 확인하는데 편리한 도구로 "Special Function Registers"라고 하는 창이 준비되어 있다.
여기서는 TMR0이라든가 TRISA, OPTIN이라는 이른바 Special Function Register의 약호와 현재값이 16진수, 10진수,
바이너리와 페어로 표시되고 있다.
따라서, Function Register보다는 보기 쉽기 때문에 애니메이션시에는 확인하기 쉬워진다.
