PIC 패밀리

소형으로 외부 부착 부품이 적은 all-in-one의 칩이다
전원과 크리스털을 접속하면 바로 동작한다.



1. PIC 시리즈의 개요

TTL로는 아주 대단한 것인데, Z80과 같은 마이크로컴퓨터에 견줄 수는 없지만,
전지로 장시간 동작시키려는 용도에는 안성맞춤인 소규모의 원칩 마이크로컴퓨터이다.
메모리나 입출력 회로가 모두 1개의 IC에 들어가 있어 편리하다.
특히, PIC16C84, PIC16F84는 메모리가 EEPROM이기 때문에 몇 번이라도 프로그램을 즉시 소거하고 간단하게 라이트할 수 있어, 실험이나 간단한 제어에 적합하다.
개발용 소프트웨어는 프리 소프트로 입수할 수 있고, 게다가 ROM 라이터도 간단하며, 쉽게 자작할 수도 있는 회로가 준비되어 있다.
자작하지 않아도 시판품을 저렴하게 입수할 수 있다, 명령수가 적기 때문에 기억하기 쉽고 프로그래밍이 쉽기 때문에(35 명령), 비전문가도 쉽게 사용할 수 있다.


2. PIC 컨트롤러의 사양

개발원 : 미국 마이크로칩테크놀러지社(Microchip Technology Co.)
명칭    : PIC16/17 시리즈
형태    : 18핀, 28핀, 40핀 DIP
내용    : 12비트, 14비트, 16비트의 RISC형 컴퓨터
특징    : 소형이면서 주위에 전원과 크리스털 발진자만 접속하면
             LED를 직접 구동할 수 있는 입출력 포트를 개별로
             프로그램 제어할 수 있다.
             최고 20MHz로 고속이며, 전지 구동도 가능한 저소비전력형이다.

《 특징》
소형    : 18핀 DIP, 28핀 DIP, 40핀 DIP
고속    : 최대 1명령 200ns, RISC 아키텍처
광범위한 동작 전압 : 최소 2V부터 6V에서 동작, 소비전력 최소 30μA
메모리 : 512∼4KB의 EEPROM
입출력핀 : LED 직접 구동 가능한 용량, 입력/출력 programmable
개발환경 : 어셈블러, 시뮬레이터가 PC 통신, BBS 등에서 제공되고 있다
ROM 라이터 : PICSTRAT로 판매되고 있다. 간단히 자작도 가능
저가격    : 전문 전자부품점에서 1개 5000원 미만으로 입수 가능
기타       : power on reset, watchdog timer 내장
               A/D 컨버터, serial port, PWM 출력 부가


3. PIC 패밀리의 일람

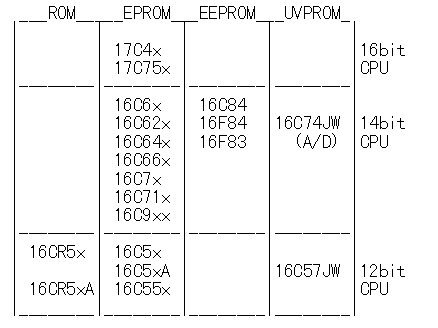

현재 Microchip사로부터 공급되고 있는 PIC 시리즈로는 아래 표와 같이, 크게 나누어 12, 14, 16비트의 3계열이 있다.
그리고 각각 메모리의 종별로 나누면 4종류로 분류할 수 있다.
그러나, 계속 개발이 진행되고 있으며, 나날이 신종이 발표되고 있다.




4. PIC 시리즈의 종류 일람(전문 전자부품점에서 입수 가능한 것)

NAME

BIT

MEMORY

TIMER

PWM

A/D

SI

PORT

PKG

\

PIC16C54

12

0.5/E

8x1

12

18

600

PIC16C54JW

12

0.5/E

8x1

12

18

2k

PIC16C55

12

0.5/E

8x1

20

28

600

PIC16C56

12

1/E

8x1

12

18

500

PIC16C56JW

12

1/U

8x1

12

18

2.5k

PIC16C57

12

2/E

8x1

20

28

500

PIC16C57JW

12

2/U

8x1

20

28

2.5k

PIC16C64A

14

2/E

16+8

1

1

33

40

800

PIC16C64AJW

14

2/E

16+8

1

1

33

40

2.5k

PIC16C71

14

1/E

8x1

4ch

13

18

1k

PIC16C711JW

14

1/E

8x1

4ch

13

18

2.5k

PIC16C74

14

4/E

16+8

2

8ch

1

33

40

1.1k

PIC16C74JW

14

4/U

16+8

2

8ch

1

33

40

3k

PIC16F84

14

1/EE

8x1

13

18

700

(E=EPROM EE=EEPROM U=UVPROM)
