시리얼 통신제어 방법
1. 시리얼 통신이란?
"시리얼 통신"이란 일반적으로 컴퓨터 기기를 접속하는 방법의 하나로, 접속하는 선의 수를 삭감하고, 또한 원거리까지 신호를 보낼 수 있도록 한 방식을 말한다. 이때 신호가 1비트마다 시리얼(직렬)로 보내지기 때문에 시리얼 통신이라 부른다.
2. 퍼스널컴퓨터와의 접속
여기서는 통신 접속 상대방을 퍼스널컴퓨터로 한다. 그러나, 이 시리얼 통신의 접속은 표준화되어
있으며, "RS-232C"라 부르고 있는데, 대부분의 퍼스널컴퓨터나 모뎀이 이 규격에 따르고 있기 때문에
같은 방법으로 접속할 수 있다.
이 접속에는 "25핀 DSUB 커넥터"나 "9핀 미니 DSUB 커넥터"라 부르는 커넥터가 일반적으로 사용되고
있으므로, 그것을 전제로 설명한다.
커넥터의 핀 번호와 신호 및 간이적인 사용법은 아래 표와 같다.
미니DSUB
커넥터25핀
DSUB신호 명칭
간단한 사용법
1
8
CD(Data Carrier Detect)
입력, 사용하지 않는다
2
3
RD(Receive Data)
입력, 상대방 TD에 접속
3
2
TD(Transmit Data)
출력, 상대방 RD에 접속
4
20
DTR(Data Terminal Ready)
출력, 사용하지 않는다
5
7
SG(Signal Ground)
그라운드, 상대방 SG에 접속
6
6
DSR(Data Set Ready)
입력, 사용하지 않는다
7
4
RTS(Request to Send)
출력, 상대방 CTS와 접속
8
5
CTS(Clear to Send)
입력, 상대방 RTS와 접속
9
22
RI(Ring Indicate)
입력, 사용하지 않는다
3. 시리얼 통신 제어 프로그램의 구성
여기서 소개하는 통신용 프로그램은 타이머 인터럽트를 사용하고 있다. 이 인터럽트를 사용함으로써 각
비트의 신호를 기다리고 있는 동안, 컴퓨터에는 다른 작업을 시킬 수 있다. 따라서, 통신을 하면서 다른
일을 하려는 경우, 예를 들면 표시를 하거나 모터를 동작시키는 일이 가능해진다.
전체는 3개의 프로그램 모듈과 하나의 변수 정의 부분으로 구성되어 있다.
(1) 변수 정의 부분
통신 프로그램에서 사용하는 변수나 정수를 정의하고 있다. 여기서 중요한 것은 통신속도를 변경하기
위한 파라미터이다. 속도를 바꾸기 위해서는 2개의 파라미터의 값을 변경하고 어셈블하여 고친다.
(2) 인터럽트 처리 모듈(INTERRUPT)
이것은 인터럽트가 들어왔을 때, 그때의 레지스터를 보존한 후, 각 플래그를 보고 어떤 상태의
인터럽트인지를 판정하고 필요한 처리로 점프한다. 또한 각 처리가 종료된 후 인터럽트가 들어간 곳으로
돌아가기 위해 보존해 둔 레지스터를 원래대로 되돌려 리턴한다.
(3) 송신 프로그램 모듈(PUTCHAR)
송신은 비교적 단순하며, 송신 요구가 있으면 우선 start bit을 출력하여 일정시간의 타이머를
스타트시킨다. 타이머의 인터럽트가 들어왔으면 순차 데이터를 1비트씩 시프트하면서 출력한다.
마지막으로 stop bit를 송신하여 완료한다.
(4) 수신 프로그램 모듈(GETCHAR)
수신 처리의 부분에서, 우선 스타트 펄스를 수신할 수 있도록 타이머를 풀카운트에서 하나 적은 상태로
설정해 둔다.
그래서 스타트 비트에 의해 +1 카운트하면 인터럽트가 발생하고, 스타트 비트의 검출을 할 수 있게 된다.
다음은 일정시간마다 타이머 인터럽트가 발생하도록 하여 그 때마다 데이터를 입력한다.

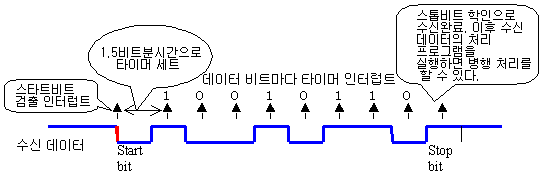

이것을 그림으로 나타내면 아랫 그림과 같이 된다.

여기서 약간 연구되어 있는 것은 우선 스타트 비트의 인터럽트가 들어왔다면, 확인하기 위해 10μs
기다린 다음, 다시 한번 입력을 읽어들여 보고, 같은 신호였다면 스타트 비트로 간주한다.
다르면 노이즈로 인터럽트가 들어온 것으로 간주하여 무시하고, 다음 스타트 비트의 인터럽트를
기다린다.
확실히 스타트 비트를 받아들였다면 다음의 타이머는 1.5비트분의 시간으로 스타트한다.
그리고 time up의 인터럽트가 들어오면 데이터로 입력을 읽어들인다. 이것으로 틀림없이 확실한
데이터를 읽어들이게 된다. 이하, 1비트분 시간의 타이머로 계속한다.
4. 변수, 정수의 정의
(1) 통신속도용 파라미터
통신속도를 가변으로 하기 위해 2개의 파라미터를 사용하고 있다. 그 값을 구하는 방법은 아래와 같이
한다.
우선, 통신속도로부터 1비트의 펄스폭을 구한다. 다음에 마이크로컴퓨터의 클록으로 그것을 나누어
카운터의 값을 구한다(1카운트는 4클록분). 그리고 그 카운트값을 실현하는 prescaler와 TMR0의 값을
구한다.
아래 표는 실제의 예이며, 클록은 10MHz의 경우이다.
BaudRate
PulseWidth
Counter
prescale
TMR0(BITTMR)
width
300bps
3333.33usec
8333
64(5)
130(7E)
3328usec
1200
833.33
2083
16(3)
130(7E)
832
2400
416.67
1041
8(2)
128(80)
409
4800
208.33
521
4(1)
124(84)
198
9600
104.17
260
2(0)
122(86)
99
여기서 4800, 9600bps의 경우에는 프로그램의 실행시간에 의한 지연분을 공제한 값으로 되어 있다(약 6μs분).
또한 상기 prescale의 괄호속의 값이 프리스케일러 설정용의 값으로 되며, 이것을 BAUDRATE의 값으로 설정한다.
프로그램 리스트상은 아래와 같이 되어 있다.
; |
(2) 기타 변수
기타 범용으로 사용하는 변수와, 플래그류는 다음과 같이 정의되어 있다.
;************************************* ;**** Define Variables ***** |
5. 인터럽트 처리 프로그램
인터럽트가 들어갔을 때에 우선 실행하는 처리이다. 여기서는 레지스터의 대피, 복구와 각종 플래그를
보고 어떤 인터럽트인지를 판정하여 각각의 처리로 분기한다.
이 처리의 리스트는 다음과 같다.
;**************************************** ;**** W register & status register를 대피 ;**** register를 복귀시켜 인터럽트가 들어간 장소로 돌아간다 |
6. 송신 처리 프로그램
송신은 타이머로 일정시간마다 인터럽트를 내고, 그 때마다 송신 데이터의 비트를 순차 송출한다.
송출하는 곳은 항상 RA3의 포트이다.
아래 리스트로 설명한다.
;************************************ |
7. 수신 처리 프로그램
수신은 약간 처리 내용이 복잡하지만, 흐름은 단순하다.
;************************************* ;**** 스타트 비트 인터럽트 처리 **** ;**** 데이터 비트 수신처리 *** |
