MPLAB의 셋업과 설정
MPLAB의 셋업과 설정
1. 셋업
우선, 다운로드한 MPLAB의 파일은 다음과 같이 된다.
이 압축 파일은 어느 경우든 어떤 디렉토리에서 모두 풀어야 한다.
압축된 파일을 모두 푼 후에 프로그램 매니저에서 "mp34009b. exe"를 실행한다. 도중에 몇번 질문이 있지만, 상황에 따라
OK나 YES로 지정한다. 디렉토리의 확인에 대해서는 자신이 적당한 장소를 지정한다. 또한 Full Installation인지, Custom
installation인지를 물어오는데, Full로 지정한다.
이것으로 인스톨은 완료된 셈이다. 완료되면 아랫 2개의 아이콘이 지정한 폴더 속에 생긴다.
2. 설정
우선, 기동은 윗그림에서 아이콘의 "MPLAB"를 더블 클릭하여 실행한다.
일반적으로는 인스톨 직후의 디폴트의 설정대로 전혀 문제없이 사용할 수 있을 것이다.
(특히 C언어 등, 어셈블러 이외에서 사용하지 않으면 설정은 필요하지 않다)
진보된 설정 방법이 있기는 하지만, 일단 충분히 사용해 보고나서 변경하는 쪽이 좋을 것이다.
한가지, 사전에 설정해야 할 것은 MPLAB의 디렉토리 밑에 "project"라고 하는 서브 디렉토리를 만들어 두는 것이다.
이것은 이제부터 개발하는 각 프로그램을 저장하는 장소의 지정이다.
최신 버전에서 설정 항목이 증가했다.
인스톨 직후에는 에디트만의 모드로 되어 있어, 디벅(debug)을 정상으로 할 수 없도록 되어 있다.
이것을 디벅도 할 수 있도록 하기 위해 다음과 같은 설정을 한다.

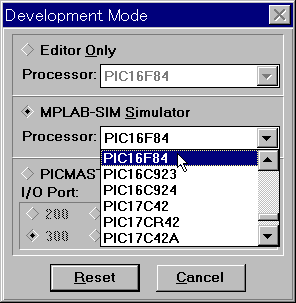

Options→Development Mode에서 하기의 다이얼로그가 표시되므로, 이 중에서 MPLAB-SIM Simulator에 체크 마크를 하고,
Processor에서 대상 프로세서를 지정한다. 예제에서는 PIC16F84를 선택하고 있다.
3. 프로젝트의 생성
프로그램 작성을 시작하기 전에 우선 "Project"를 생성해 둔다.
이 프로젝트이란, 프로그램을 관리하기 위한 틀로, 하나의 프로젝트명으로 소스로부터 오브젝트까지 일괄 관리할 수 있다.

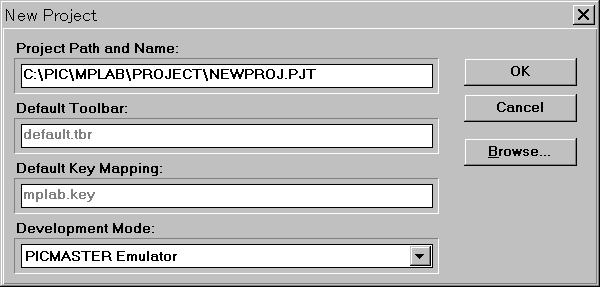

만드는 방법은 Project →New Project를 지정하면 하기와 같은 다이얼로그가 표시된다. 이 중에서 "Project Path and
Name"에 전항에서 설정한 project라는 디렉토리명과, 자신이 이제부터 작성하는 "프로젝트명.PJT"를 입력한다.
아랫 그림의 예에서는 "C:￥PIC￥MPLAB￥PROJECT￥NEWPROJ.PJT"로 입력하고 있다. 다른 설정은 디폴트 그대로 하면
문제없다.
여기서 "OK"로 하면 "Edit Project"라는 다이얼로그가 나타나는데, 여기서는 우선 "OK"를 클릭한다.
이것으로 프로젝트의 생성은 일단 완료된 것이다.
다음은 실제 프로그램 코딩 작업에 대해 언급한다.
