코딩(Coding)

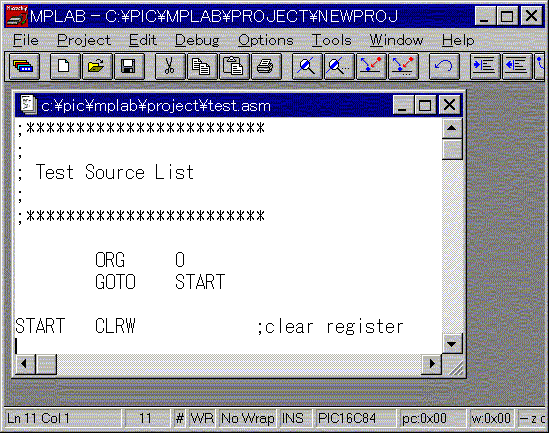

1. 에디터의 기동과 종료


소스파일을 작성했다면 파일을 디스크에 저장한다.
처음 보존시에는 File→Save as로 파일명을 지정하여 저장한다.
2회째 이후는 File→Save로 저장한다.
저장을 완료했으면 File→Close로 에디터를 종료한다.


2. 소스 프로그램의 작성법

;*********************************************
;   Test program for PIC16C84
;   This test is to on/off three LED at port A
;*********************************************
;처음에 사용하는 프로세서에 종류를 지정
           LIST    P=PIC16C84
;여기부터 인클루드 파일의 읽어들이기 지정
           INCLUDE     "P16C84.INC"  ;표준Include File 읽어들이기
;**********************************
;변수의 레지스터에 할당 설정
;*********************************
CNT1      EQU      0DH               ;Counter for Timer
CNT2      EQU      0EH               ;Counter for Timer
CNT3      EQU      0FH               ;Counter for Timer
;*******************************
;중심이 되는 반복 프로그램부
;*******************************
;개시번지의 지정(반드시 0번지가 필요)
             ORG       0                   ;프로그램 개시번지의 지정
;포트나 변수의 초기화부
MAIN                                        ;여기부터 초기화부
             BSF        STATUS,RP0  ;포트의 입출력 설정
             CLRF      TRISA            ;Set Port A to all output
             BCF        STATUS,RP0  ;Set Page 0
;주프로그램부
MAINLP                                    ;여기부터 주프로그램
             CLRF      PORTA          ;Output all 0 to Port A
             CALL      SECTIM         ;서브루틴의 호출
             MOVLW  0FFH             ;Get FF
             MOVWF  PORTA          ;Output all 1 to Port A
             CALL      SECTIM         ;Wait 0.5sec
             GOTO     MAINLP         ;Jump to Loop
;***************************
;여기부터 서브루틴부
;***************************
; 0.4msec Timer Subroutine
TIM10
            MOVLW   0F9H             ;1
            MOVWF   CNT1            ;1+1=2
TIMLP1  NOP
            DECFSZ   CNT1,F         ;1+1+2=4
            GOTO      TIMLP1          ;2+4*249-1=997
            RETURN                       ;997+1=998*0.4usec=0.4msec

; 100msec Timer Subroutine
TIM100
            MOVLW    0F9H            ;0.4msec * 249(about)
            MOVWF    CNT2
TIMLP2
            CALL        TIM10           ;2+(1000+3)*249-1=249748
            DECFSZ    CNT2,F
            GOTO       TIMLP2
            RETURN                       ;+1=249749
; 0.5sec Timer Subroutine
SECTIM
            MOVLW     5
            MOVWF     CNT3           ;100msec * 5(about)
            TIMLP3
            CALL         TIM100
            DECFSZ     CNT3,F
            GOTO        TIMLP3
            RETURN
;리스트의 종료
            END                            ;소스파일의 종료


소스파일이 완성되었으면 이제부터는 어셈블이다.
